【產品功能 】

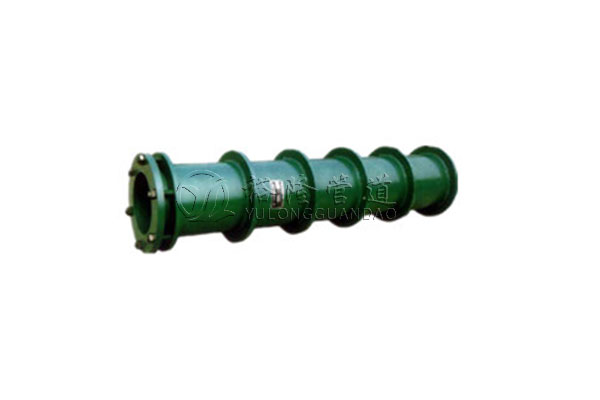

加長型柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物；剛性防水套管一般適用于管道穿過墻壁之處要求一般防水的構筑物；柔性及剛性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且必須將套管一次凝固于墻內；防水套管施用于建筑、化工、鋼鐵、自來水、污水處理等單位。我公司防水套管主要按照S312防水套管圖集和02S404防水套管圖集設計制造，主要材料為碳鋼。一般防水套管的穿墻長度為200mm，對于特殊要求的墻體可以加長，加長型防水套管的具體長度可以按照客戶需要生產。
【產品別名】：防水套管、穿墻管
【產品規格】：DN50-DN1000
【適用范圍】：建筑、化工、鋼鐵、自來水、污水處理等工程，主要適用于有振動、沉降和管道伸縮變形的構( 建) 筑物。
【產品材質】：碳鋼，不銹鋼，
【產品說明】
1.本圖尺寸均以毫米來計。
2.加長型柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物
3.套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
4.套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。
5.穿管處之混凝土墻厚應不小于 200mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑較小應比翼環直徑（ D6 ） 200mm。
6.套管的材料重量是按墻厚 L 值為 200mm應另行計算。
7.套管部件焊接材料，用 A3 材料制作， T42 焊接。
【詳細參數】
| ?? ?名 稱 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?柔性防水套管 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 剛性防水套管 | |||
| ? ? 型 號 | ? ? ? ? ? 全長 | ? ? ? ?S312 | ? ? ? ? ?02S404 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?S312 | |
| ? 公稱通徑 | ? | ? ? ?翼環直徑 | ? ? 翼環直徑 | ? ? ? ? ? ? ? ? 翼環直徑 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 長度(=墻厚) |
| ? ? ?50 | ? ? ? 380 | ? ? ? ? 177 | ? ? ? ? ? ?200 | ? ? ? ? ? ? ? ? ? ?225 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?200 |
| ? ? 65 | ? ? ? 380 | ? ? ? ? 190 | ? ? ? ? ? ?220 | ? ? ? ? ? ? ? ? ? ?230 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?200 |
| ? ? 80 | ? ? ? 384 | ? ? ? ? 217 | ? ? ? ? ? ?235 | ? ? ? ? ? ? ? ? ? 251 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?200 |
| ? ? 100 | ? ? ? 384 | ? ? ? ? 236 | ? ? ? ? ? ?255 | ? ? ? ? ? ? ? ? ? 280 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?200 |
| ? ? 125 | ? ? ? 386 | ? ? ? ? 257 | ? ? ? ? ? ?290 | ? ? ? ? ? ? ? ? ? 301 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?200 |
| ? ? 150 | ? ? ? 386 | ? ? ? ? 280 | ? ? ? ? ? ?315 | ? ? ? ? ? ? ? ? ? 324 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?200 |
| ? ? 200 | ? ? ? 386 | ? ? ? ? 350 | ? ? ? ? ? ?375 | ? ? ? ? ? ? ? ? ? 394 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?200 |
| ? ? 250 | ? ? ? 388 | ? ? ? ? 402 | ? ? ? ? ? ?435 | ? ? ? ? ? ? ? ? ? 446 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?200 |
| ? ? 300 | ? ? ? 388 | ? ? ? ? 462 | ? ? ? ? ? ?495 | ? ? ? ? ? ? ? ? ? 498 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?200 |
| ? ? 350 | ? ? ? 392 | ? ? ? ? 511 | ? ? ? ? ? ?545 | ? ? ? ? ? ? ? ? ? 567 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?200 |
| ? ? 400 | ? ? ? 392 | ? ? ? ? 565 | ? ? ? ? ? ?600 | ? ? ? ? ? ? ? ? ? 621 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 200 |
| ? ? 450 | ? ? ? 394 | ? ? ? ? 615 | ? ? ? ? ? ?650 | ? ? ? ? ? ? ? ? ? 671 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 200 |
| ? ? 500 | ? ? ? 394 | ? ? ? ? 673 | ? ? ? ? ? ?705 | ? ? ? ? ? ? ? ? ? 720 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 200 |
| ? ? 600 | ? ? ? 407 | ? ? ? ? 787 | ? ? ? ? ? ?820 | ? ? ? ? ? ? ? ? ? 822 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 200 |
| ? ? 700 | ? ? ? 409 | ? ? ? ? 877 | ? ? ? ? ? ?910 | ? ? ? ? ? ? ? ? ? 911 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 200 |
| ? ? 800 | ? ? ? 411 | ? ? ? ? 987 | ? ? ? ? ? ?1020 | ? ? ? ? ? ? ? ? ? 1011 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 200 |
| ? ? 900 | ? ? ? 413 | ? ? ? ? 1087 | ? ? ? ? ? ?1120 | ? ? ? ? ? ? ? ? ? 1113 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 200 |
| ? ? 1000 | ? ? ? 415 | ? ? ? ? 1187 | ? ? ? ? ? ?1220 | ? ? ? ? ? ? ? ? ? 1213 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 200 |
| ? ? 1200 | ? ? ? 416 | ? ? ? ? 1390 | ? ? ? ? ? ?1423 | ? ? ? ? ? ? ? ? ? 1413 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?200 |
| ? ? 1400 | ? ? ? 417 | ? ? ? ? 1590 | ? ? ? ? ? ?1623 | ? ? ? ? ? ? ? ? ? 1613 | ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?200 |
