你當前的位置：首頁 > 伸縮器系列 >VSSJA（AF）型法蘭式松套伸縮接頭

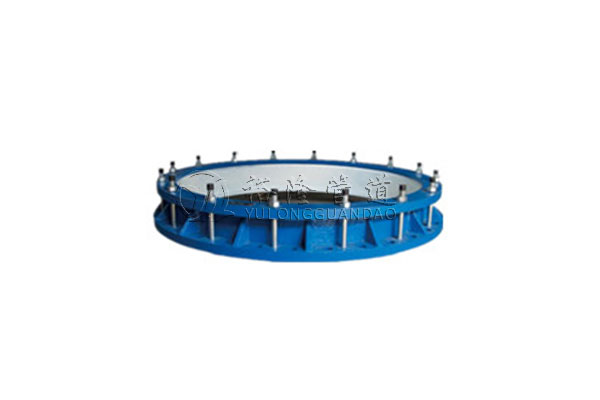

VSSJA（AF）型法蘭式松套伸縮接頭

　　VSSJA（AF）型法蘭式松套伸縮接頭是由主體,壓蓋,密封圈和緊固件組成.法蘭松套伸縮接頭采用和壓蓋松套補償接頭相同的密封原理,連接方式一端為法蘭連接,另一端為承插連接,法蘭松套伸縮接頭適合于閥門等設備與管道的連接,法蘭松套伸縮接頭在連接的同時能補償管道的軸向位移及一定量的撓曲和信心,從而保護閥門等設備.承插口同樣適合與鋼管,鑄鐵管,球墨鑄鐵管,PVC管,ABS管等連接.同時吸取了國內外同類產品優特點設計的

鞏義市裕隆管道設備有限公司

24小時銷售熱線：158-9000-6998 / 微信同號

聯系我們

【產品功能】
鞏義裕隆管道設備有限公司法蘭式式松套限位伸縮接頭又叫做法蘭式松套伸縮節，膨脹節，補償器等，是泵、閥門等與管道連接的新產品。通過螺栓把他們連接起來使其成為一個整體，并有一定的位移量。這樣就可以在安裝維修時根據現場尺寸進行調整。
VSSJA（AF）型法蘭式松套伸縮接頭是由主體,壓蓋,密封圈和緊固件組成.法蘭松套伸縮接頭采用和壓蓋松套補償接頭相同的密封原理,連接方式一端為法蘭連接,另一端為承插連接,法蘭松套伸縮接頭適合于閥門等設備與管道的連接,法蘭松套伸縮接頭在連接的同時能補償管道的軸向位移及一定量的撓曲和信心,從而保護閥門等設備.承插口同樣適合與鋼管,鑄鐵管,球墨鑄鐵管,PVC管,ABS管等連接.同時吸取了國內外同類產品優特點設計的，法蘭松套伸縮接頭具有結構簡單合理，密封性能可靠，勿需焊接，安裝拆卸方便，法蘭松套伸縮接頭能補償管道一定范圍內的位移、錯位和撓曲等優點。

【型號】：AF型、VSSJF型

【規格】：DN65-3200mm

【工作壓力】：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa

【產品】：ISO9001-2008

【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【性能特點】
1、可對管道運行過程中產生的位移起到補償作用
2、結構簡單，工作可靠，維修保養方便
3、無需焊接，方便施工，節約又省時
4、能脹能縮，能斜能偏，密封性能好
5、安裝迅速，維修便捷

【連接參數】

公稱直徑Nominal Diameter? DN	管子外徑External diameter? ? ? ? of pipe DW	長度Length		法蘭連接尺寸Flange connecting dimension
	?	長度Length		0.25Mpa			0.6Mpa			1.0Mpa
	?	L1	L	D	D1	n-do	D	D1	n-do	D	D1	n-do
65	76	105	118	160	130	4-14	160	130	4-14	185	145	4-18
80	89		118	190	150	4-18	190	150	4-18	200	160	8-18
100	108		123	210	170		210	170		220	180
100	114			210	?		210	170		220	180
125	133			240	200	8-18	240	200	8-18	250	210
125	140			240	?		240	200		250	210
150	159			265	225		260	225		285	240	8-22
150	168			265	?		260	225		285	240
200	219			320	280		320	280		340	295
250	273		130	375	335	12-18	375	335	12-18	395	350	12-22
300	325	130	160	440	395	12-22	440	395	12-22	445	400	12-22
350	355			490	445		490	445		505	460
350	377			490	?		490	445		505	460
400	406			540	495	16-22	540	495	16-22	565	515	16-22
400	426			540	?	16-22	540	495	16-22	565	515	16-22
450	457			595	550	16-22	595	550	16-22	615	565	16-26
450	480			595	?	16-22	595	550	16-22	615	565	16-26
500	508			645	600	20-22	645	600	20-22	670	620	20-26
500	530			645	?	20-22	645	600	20-22	670	620	20-26
600	610			755	705	20-26	100	705	20-26	780	725	20-30
600	630			755	?	20-26	100	705	20-26	780	725	20-30
700	720			860	810	24-26	860	810	24-26	895	840	24-30
800	820	220	225	975	920	24-30	975	920	24-30	1015	950	24-33
900	920			1075	1020	24-30	1075	1020	24-30	1115	1015	28-33
1000	1020			1175	1120	28-30	1175	1120	28-30	1230	1160	28-36
1200	1220			1375	1320	32-30	1405	1340	32-33	1455	1380	32-40
1400	1420		270	1575	1520	36-30	1630	1560	36-36	1675	1590	36-42
1600	1620			1790	1730	40-30	1830	1760	40-36	1915	1820	40-48
1800	1820			1990	1930	44-30	2045	1970	44-40	2115	2020	44-48
2000	2020			2190	2130	48-30	2265	2180	48-42	2325	2230	48-48
2200	2220		275	2405	2340	52-33	2475	2390	52-42	2550	2440	52-56
2400	2420		275	2605	2540	56-33	2685	2600	56-42	2760	2650	60-56
2600	2620	240	300	2805	2740	60-33	290S	2810	60-48	2960	2850	60-56
2800	2820			3030	2960	64-36	3115	3020	64-48	3180	3070	64-56
3000	3020			3230	3160	68-36	3315	3220	68-48	3405	3290	68-60
3200	3220			3430	3360	72-36	3525	3430	72-48	?	?	?
3400	3420			3630	3560	76-36	3735	3640	76-48	?	?	?
3600	3620			3840	3770	80-36	3970	3860	80-56	?	?	?
3800	3820			4045	3970	80-39	?	?	?	?	?	?
4000	4020			4245	4170	84-39	?	?	?	?	?	?
