你當前的位置：首頁 > 伸縮器系列 >VSSJAFC(CC2F型)可拆式雙法蘭傳力接頭

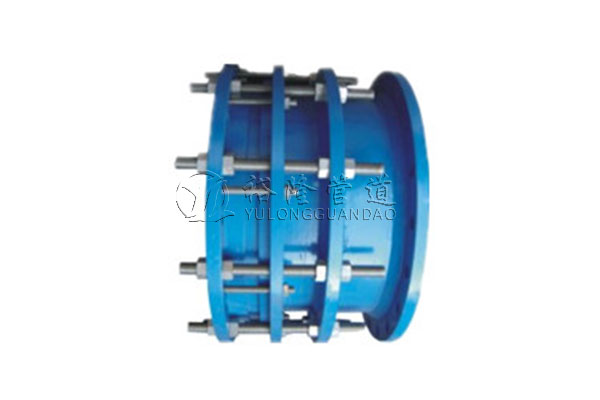

VSSJAFC(CC2F型)可拆式雙法蘭傳力接頭

　　VSSJAFC(CC2F)型可拆式雙法蘭傳力接頭適用于兩邊均與法蘭連接的管路中，安裝時調節產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至正個管道。

鞏義市裕隆管道設備有限公司

24小時銷售熱線：158-9000-6998 / 微信同號

聯系我們

【產品功能】
鞏義裕隆管道設備有限公司可拆式雙法蘭松套傳力接頭是在法蘭松套補償接頭的基礎上增設法蘭短管及傳力螺桿而成，次類型的補償接頭與松套補償接頭和松套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。
適用于介質：輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
VSSJAFC(CC2F)型可拆式雙法蘭傳力接頭適用于兩邊均與法蘭連接的管路中，安裝時調節產品兩端與法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至正個管道。
VSSJAFC(CC2F)型可拆式雙法蘭傳力接頭的材質：主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。

【型號】：CC2F型 VSSJAFC型
【規格】：DN65-3000mm
【工作壓力】：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
【應用領域】：化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
【性能特點】
1、安裝簡單方便，有利于泵閥的拆裝與維護
2、使用壽命長，運行穩定
3、能夠將管道的軸向推力反傳至整條管道，避免局部受壓
4、可以傳遞軸心力，從而保護閥門、泵等設備

【連接參數】

公稱通徑 DN	管子外徑Dw	外形尺寸Length		? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?法蘭連接尺寸
		外形尺寸Length		? ? ? ? ? ? ? ? ? ?0.6Mpa法蘭				? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1.0Mpa法蘭
		總長l	安裝尺寸l1	D	D1	n-Th	b	D	D1	n-Th	b
65	76	460	400	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20
300	32S	485	420	440	395	12-M20	24	445	400	12-M20
350	377	485	420	490	445	12-M20	26	505	460	16-M20	30
400	426	495	420	540	495	12-M20	28	565	515	16-M24	32
450	480			595	550	12-M20	28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	320	20-M24	36
600	630	510	440	755	705	20-M24	30	780	725	20-M27	38
700	720	510	440	860	810	24-M24	32	895	840	24-M27	40
800	820	690	600	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	740	650	1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	740	650	1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	800	670	1830	1760	4-M33	48	1915	1820	40-M45	68
1800	1820	800	670	2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	840	700	2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220	880	730	2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420	880	730	2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	1000	840	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3180	3070	64-M56	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M27	100
3200	3220			3525	3430	72-M45	76	?	?	?
注：本尺寸符合GB/T12465-2002標準 Note：The size meets standard GB/T12465-2002
