你當前的位置：首頁 > 伸縮器系列 >VSSJAFG（CF）型單法蘭傳力接頭

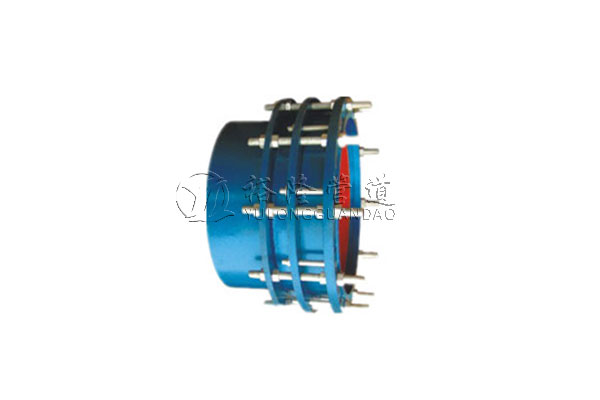

VSSJAFG（CF）型單法蘭傳力接頭

　　VSSJAFG（CF）型單法蘭傳力接頭由本體、密封圈、壓蓋、伸縮管、傳力螺桿等組成，適用一端法蘭連接，一端焊接的連接方式，調節產品兩端與管道或法蘭的安裝長度，安裝完畢后，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，具體安裝長度可根據現場尺寸進行調整，補償管路安裝誤差，方便安裝維修。

鞏義市裕隆管道設備有限公司

24小時銷售熱線：158-9000-6998 / 微信同號

聯系我們

【產品功能】
VSSJAFG（CF）型單法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，連接方式采用一端法蘭連接，一端接管連接的方式，它是泵、閥門等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有一定的調節量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道。這樣不僅提高工作效率，并且對泵、閥門和管道等起到一定保護作用。

【型號】：CF型、VSSJAFG型
【別名】：單法蘭松套傳力接頭
【規格】：DN65-3200mm
【工作壓力】：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
【應用領域】：該系列產品屬金屬制造品，其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，常被應用于電力，冶金、給排水和污水處理等行業，主要作用于水泵與閥門和管道之間的連接。
【性能特點】
1、在管道中能有效的補償和緩解管道和盲板推力，對管道起到一定保護作用；
2、安裝簡單方便、方便閥門安裝、可承受管線的軸向推力；
3、補償管路安裝誤差；
4、能便于水泵，閥門的安裝維修更換；
5、其有較高的抗拉和抗壓強度，軟密封性能優越；
6、避免推力集中于管道或泵的近端發生沖擊力損傷設備。

【連接參數】

公稱通徑 ?DN	? ? ? ? 管子外徑Dw	外形尺寸		? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?法蘭連接尺寸
		外形尺寸		0.6Mpa				1.0Mpa
		L	1	D	D1	n-Th	b	D	D1	n-Th	b
65	76	400	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170	4-M16	18	220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225		20	285	240	8-M20	26
200	219			320	280		22	340	295	8-M20	28
250	273			375	335	12-M16	24	395	350	12-M20	28
300	325	420	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445	12-M20	26	505	460	16-M20	30
40	426			540	495	12-M20	28	565	515	16-M24	32
450	480			595	550	12-M20	28	615	565	20-M24	32
530	530			645	600	20-M20	30	670	620	20-M24	34
600	630	440		755	705	20-M24	30	780	725	20-M27	36
700	720	440		860	810	24-M24	32	895	840	24-M27	40
800	820	600	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	620		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	620		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	?		1830	1760	40-M33	48	1915	1820	40-M45	68
1800	1820	?		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	650		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	750	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3180	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76
