【產品功能 】

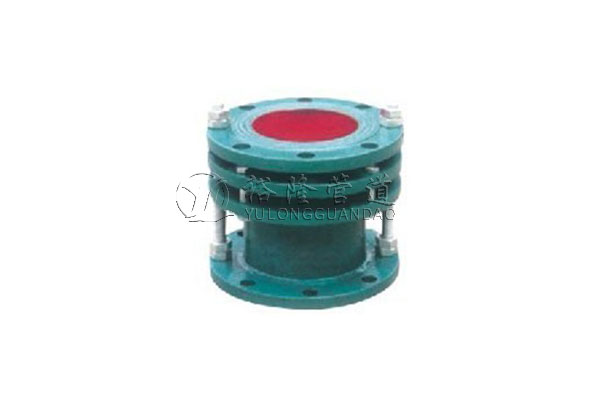

SF型鋼制套管伸縮器是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接器原有性能的基礎上增設限位裝置，在大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超過其大伸縮量就起到限位，確保管道的安全運行。SF鋼制伸縮器是泵、閥門等設備與管道連接的新產品，通過螺栓把它們連接起來，使其成為整體，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,在管道允許伸縮量中可以自由伸縮,一旦越過其大伸縮量就起到限位,確保管道的安全運行，同時也為閥門管道的安裝與拆卸提供便捷條件。
【型 號】：SF型
【規 格】：DN50-1600mm
【工作壓力】：0.25Mpa、0.6Mpa、1.0Mpa、1.6Mpa、
【應用領域】：廣泛用于冶金、石油、化工、電力、輕工、紡織、建筑和國防建設等行業
【性能特點】
1、有更好的密封和防拉脫性能
2、補償吸收管道軸向、橫向、角向熱變形
3、吸收設備振動，減少設備振動對管道的影響
4、吸收地震、地陷對管道的變形量
5、為長距離管路因溫差伸縮起到了很好的調節作用
【連接參數】
|
?? ? 公稱通徑(DN) |
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 長度L | ||
| 小L | 安裝 L | 大L | |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?40 |
140 |
160 |
180 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?50 |
145 |
165 |
185 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?65 | 145 |
165 |
185 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?80 | 160 |
180 |
200 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?100 |
170 |
180 |
210 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?125 |
170 |
190 |
210 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?150 | 175 |
190 |
215 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?200 | 180 |
195 |
220 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?250 | 235 |
200 |
285 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?300 |
250 |
260 |
310 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?350 | 265 |
280 |
335 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?400 | 280 |
300 |
360 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?450 | 295 |
320 |
385 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 500 | 310 |
340 |
410 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 600 | 340 |
360 |
460 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 700 |
370 |
400 |
510 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 800 | 400 |
440 |
540 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 900 | 430 |
470 |
570 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1000 | 450 |
500 |
600 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1200 | 475 |
525 |
625 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1400 | 500 |
550 |
660 |
| ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1600 | 530 |
610 |
690 |
